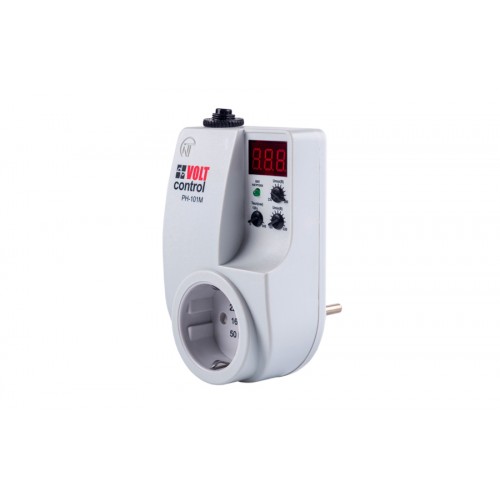

PH-101M

Реле напряжения РН-101М предназначено для отключения бытовой и промышленной однофазной нагрузки 220 В, 50 Гц при недопустимых колебаниях напряжения в сети с автоматическим повторным включением после восстановления всех параметров сети.

Кроме того реле контроля напряжения:

     - защищает нагрузку от высокочастотных и высоковольтных импульсных помех;

     - ограничивает ток в нагрузке до 15 А (мощность нагрузки до 3,5 кВт);

     - индицирует действующее значение напряжения в сети.

На лицевую панель устройства выведен индикатор состояния нагрузки (включена / отключена) и трехразрядный семисегментный индикатор, который, в зависимости от состояния устройства, индицирует:

     - текущее действующее значение напряжения;

     - точное значение устанавливаемого параметра;

     - время оставшееся до момента повторного включения нагрузки;

     - аварийное отключение нагрузки (мигание текущего значения напряжения).

Ручки потенциометров, расположенных на лицевой панели, позволяют пользователю установить:

     - порог срабатывания по максимально допустимому значению напряжения;

     - порог срабатывания по минимально допустимому значению напряжения;

     - задержку времени включения нагрузки после восстановления параметров сети.
